高压量程段液体活塞式压力计...
一、标准活塞压力计技术要求
cw系列液体活塞式压力计可作为基准压力仪器和标准压力仪器使用。活塞式压力计是我国各级计量测试所、工业企业压力计量部门建立压力标准的重要计量器具，可用于量值传递，检定数字压力计、精密压力表、压力变送器等。符合jjg59-2022《活塞式压力计》、jjg99-2006《砝码》国家计量检定规程。
二、活塞压力计具体技术方案
1、工作条件
环境温度：（20±2）℃
相对湿度：相对湿度80%以下的恒温室
电源电压：ac 220v 频率：50hz

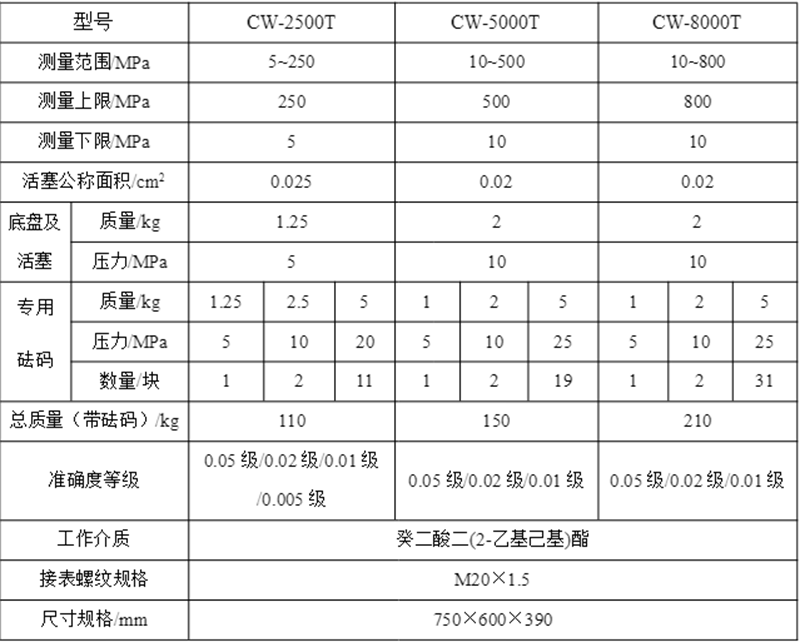

2、技术指标
◆ 型号： cw-2500t、cw-5000t、cw-8000t；
◆ 量程：（5~250）mpa、（10~500）mpa、（10~800）mpa；
◆ 准确度等级：
（5~250）mpa：0.005级、0.01级、0.02级、0.05级；
（10~500）mpa、（10~800）mpa：0.01级、0.02级、0.05级
◆ 工作介质：癸二酸二异辛酯
◆ 活塞材料：活塞杆：碳化钨；活塞筒：碳化钨
◆ 砝码配置：根据用户需要，可配置kg组或mpa组并进行压力形变系数
◆ 砝码修正：按照使用地进行重力加速度修正
◆ 砝码材料：无磁不锈钢（0.005级；0.008级；0.01级；0.02级）；碳钢（0.05级）
◆ 测压方式：表压
◆ 压力输出：m20×1.5标准快速接头
3、功能
1)加入防断装置，避免在正常使用中活塞杆断裂，造成巨大的损失。
2) 活塞杆的限位结构采用圆环限位，不再使用限位螺钉或卡环，这样可以减少摩擦，并且在摩擦时活塞杆受力均匀，转动平稳。
3）一次性加压，从起点到250mpa/500mpa /800mpa用调压器一次性即可达到，不使用增压器，使用户的操作更加方便。
4) 活塞系统放在台面的最左侧，接表座放在台面的右侧，这样布局合理，因为以往的活塞布局会造成用户在接被检表时，活塞挡在接表座前面，或者加砝码时接表座挡在砝码前面，使用很不方便，互相影响。
5) 活塞系统配备位移传感器，活塞的浮动位置可实时呈现在显示屏上，用户可随时观察活塞的工作位置，具有灵敏、醒目、准确的特点。
6) 电机带动活塞系统的旋转，替代以往的手动旋转方式。
7) 带有排污系统。当油杯里的介质变脏时，可直接从排污口排掉。
8) 活塞杆和活塞缸经精工研磨，其圆度误差和间隙小，垂直度高，活塞转动延续时间长，活塞下降速度慢。
9) 加载砝码的方式采用挂篮结构，砝码重心低，旋转稳定性好。
10) 加压系统采用预压泵预加压，调压器微调再加压的组合方式，该组合加压效率高，加压过程轻松快速。
4、测量功能
用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。
5、供方提供的技术文件
1) 主设备使用说明书；
2) 产品合格证；
3) 出厂检验报告。
