概述：

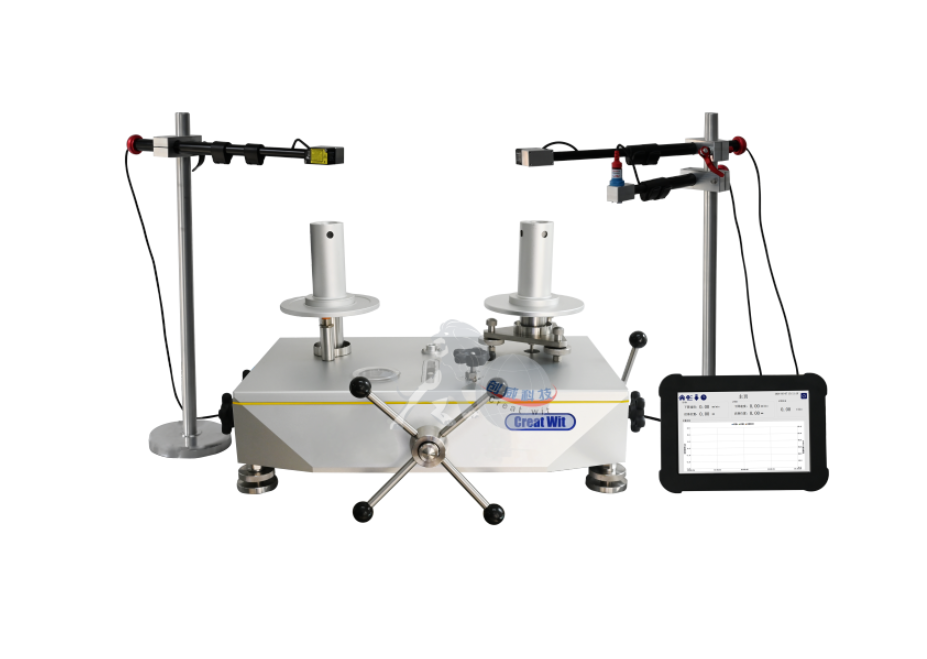

cwy系列主辅一体化液体活塞式压力计是一款量传活塞，主要用于计量检定机构建标，检定下级活塞式压力计，同时也可用来检定数字压力计、压力传感器、压力变送器和压力表等仪器仪表。

工作条件：

1)   环境温度：

2)   环境湿度：相对湿度80%以下

3)   电源电压：ac 220v   频率：50hz

技术特点

1)   满足jjg59-2022《液体活塞式压力计》、jjg99-2006《砝码》国家计量检定规程的技术要求；

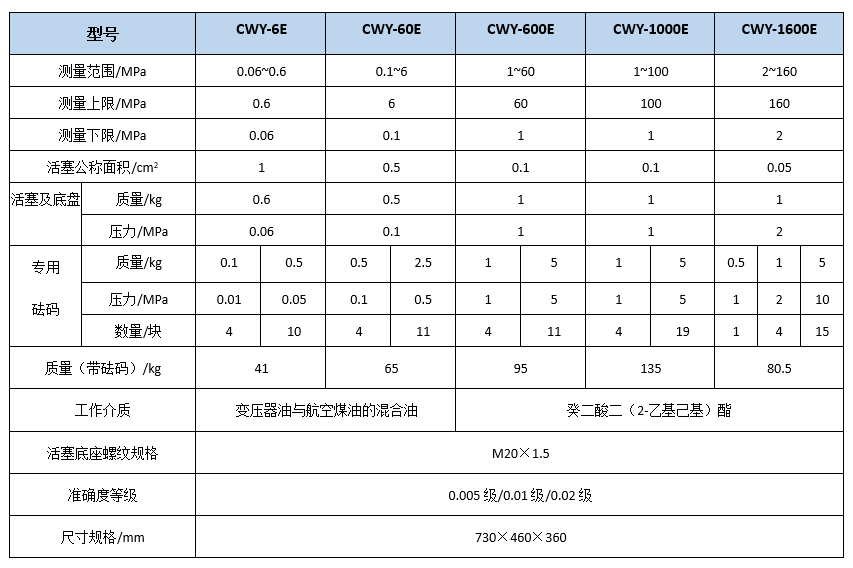

2)   测量范围：

3)   准确度等级：0.005级、0.01级、0.02级；

4)   活塞系统

①　活塞材料：活塞杆和活塞缸均为碳化钨，其受压力和温度的影响小，使用寿命长；

②　活塞结构：全新设计的防断杆和防摩擦结构，活塞杆上下限采用轴承限位，防止摩擦产生金属碎屑卡死活塞；

③　工作介质：测量范围上限为60mpa及以上使用癸二酸二(2-乙基己基)酯；测量范围上限为0.6mpa和 6mpa的压力计,使用变压器油与航空煤油的混合油；

④　活塞系统模块化设计：方便安装、拆卸、保存和送检，多组活塞模块配合对应量程的砝码可共用一个台体。

5） 砝码组

①　标配2套kg组砝码，1套mpa组砝码；根据用户需求，可订制多套砝码；

②　砝码材料：304无磁不锈钢；

③　砝码加载方式：60mpa及以上量程将砝码加载在挂篮上，砝码重心低，活塞转动平稳；6mpa及以下量程将砝码直接加载在大托盘上，活塞转动延续时间长；

④　砝码修正：按照使用地重力加速度进行修正。

6） 台体

①　活塞系统所承受砝码的重量直接作用在加厚的面板上，活塞系统运行稳定可靠；

②　新结构地脚承重大，防滑的同时不会产生形变，减小加载砝码时对台体水平的影响；

③　标配油杯容量为180ml，设备台体左侧面设有排油口，换油时旋转排油螺钉即可快速排出废油，并且油杯内配有油污过滤器，防止杂质进入油路管道导致压力计堵塞；

④　所有零部件都做防锈处理，避免关键密封件生锈导致压力泄露；

⑤  调压器工作位置可实时展现在台体表面，用户可预判调压器可调容积；

⑥　加压系统采用预压泵预压，调压器加压的组合方式，并且调压器手轮不会因为加减压而前后移动，节省了工作空间，操作更为便捷；调压器加压过程轻松、快捷；

⑦　60mpa级以上量程预压泵增加防过压过载功能，当作业人员忘记关闭截止阀时不会对预压泵造成不可逆的损坏，或者系统内压力在最高160mpa时，作业人员误把截止阀打开也不会对设备造成任何损坏；

⑧  台体表面的水平泡可调平标准活塞，在不影响标准活塞水平的情况下，被检活塞可通过台面上的3个调平旋钮单独调平；

⑨  标准活塞和被检活塞都设有活塞截止阀，可切断活塞和管路的连通。

7）  激光位移指示装置

活塞式压力计激光位移指示装置，是一种图形化的活塞位移、运动轨迹指示装置。工作原理是利用激光三角法测距原理，实时检测活塞运动轨迹及方向，将其状态以图形曲线的方式在屏幕上直观地显示出来。是一种活塞式压力计检定的辅助装置，主要取代传统的灯光投影指示装置。具有活塞位置测量精度和灵敏度高、图形化显示直观、操作简便、等优点。

① 采用三角测量法的高精度激光测距传感器检测活塞位移；

② 活塞位移测量范围:100mm士30mm/(0~60)mm；

③ 分辨力:0.01mm；

④ 图形化主辅活塞位移轨迹双路检测，位移曲线实时显示，触控操作；

⑤ 转速传感器自动检测活塞延续时间；

⑥ 激光测距传感器可检测活塞下降速度；

⑦ 显示器内置活塞面积计算程序；

⑧ 可通过usb导出检定记录或直接连接打印机打印检定记录；

⑨ 位移传感器通过模拟量信号（0~5v）与采集器进行连接，转速测量传感器通过开关量信号与采集器进行连接；

⑩ 采集器通过rs232接口与主机进行相连接，设备软件使用跨平台架构进行编写（如qt等） ，可在不同操作系统上运行，便于相关功能定制。

⑪ 标准活塞配置一套快拆伸缩激光位移支架；被检活塞配置一套快拆伸缩激光位移支架，一套活塞转动延续时间测量支架。
